背景技术：

管托是管道与支撑管道的钢结构或混凝土支架之间的连接件，其支撑管道的作用，是支架的的一种形式。

现有的摩擦副多采用四氟板进行滑动摩擦，因摩擦系数较大、管道较重摩擦副在滑动时容易损坏，影响工作进度。另外现有的管托多会设置保温材料，摩擦副在滑动的起步和停止的瞬间，管托与管道连接处会因惯性力而引起碰撞和挤压，管托与管道连接处时有发生碰撞损坏和挤压变形的现象，情况严重时会破坏管托内壁的保温材料。

技术实现要素：

本实用新型的目的是克服现有技术的缺陷，提供一种超低摩擦隔热管托，可以减少管托移动时的摩擦系数，防止起步和停止的惯性力损坏管托和保温材料。

实现本实用新型目的的技术方案是：一种超低摩擦隔热管托，具有上管夹和下管夹，所述上管夹和下管夹通过防松脱紧固件固定连接；所述下管夹的固定连接有钢管支架，所述钢管支架连接有超低摩擦副组件，

所述上管夹和下管夹的内壁由外向内依次设有硬质隔热层浇注料和软质隔热层纳米垫，

所述上管夹和所述下管夹焊接有互为镜像设置的防开裂包边角。

进一步地，上述技术方案所述超低摩擦副组件由上至下依次设有上底板、渗碳镜面板、球板和下底板，所述球板面向所述渗碳镜面板的一侧滚动连接有多个滚珠。

进一步地，上述技术方案所述防开裂包边角的厚度为所述硬质隔热层浇注料厚度的1/4～1/2。

进一步地，上述技术方案所述防开裂包边角的弧长为所述上管夹(11)和所述下管夹弧长的4/5～5/6。

进一步地，上述技术方案所述防开裂包边角的材质为q245r。

进一步地，上述技术方案所述渗碳镜面板的材质为马氏体不锈钢。

进一步地，上述技术方案所述硬质隔热层浇注料为耐高温浇注料。

进一步地，上述技术方案所述软质隔热层纳米垫为二氧化硅气凝胶。

进一步地，上述技术方案所述钢管支架的材质为20号钢材。

进一步地，上述技术方案所述上管夹和下管夹的材质为q245r。

采用上述技术方案后，本实用新型具有以下积极的效果：

本实用新型钢管支架连接有超低摩擦副组件，能够大幅度降低管托滑动时的摩擦系数；设有防开裂包边角，防止管托与管道连接处因惯性力而引起碰撞和挤压损坏，设有硬质隔热保温材料，强度大，抗压抗碰撞，低导热系数。

附图说明

为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明，其中

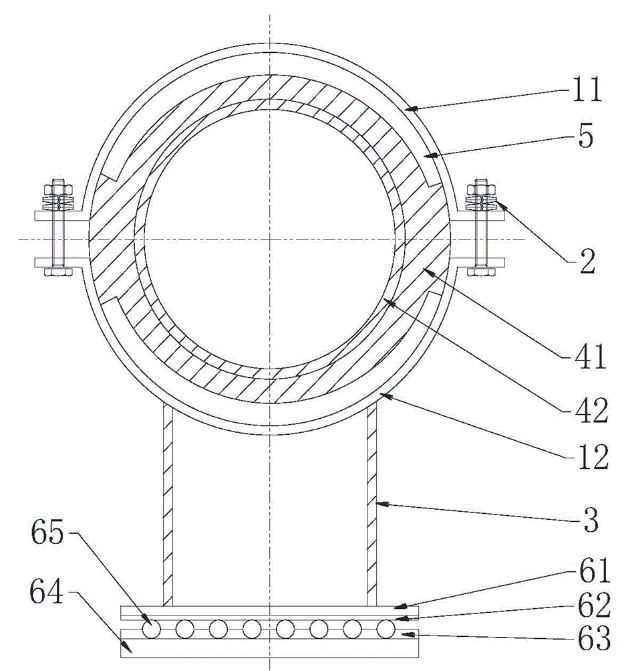

图1为本实用新型的结构示意图。

图中：上管夹11、下管夹12、防松脱紧固件2、钢管支架3、硬质隔热层浇注料41、软质隔热层纳米垫42、防开裂包边角5、上底板61、渗碳镜面板62、球板63、下底板64、滚珠65。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型涉及一种超低摩擦隔热管托,具有上管夹和下管夹,所述上管夹和下管夹通过防松脱紧固件固定连接;所述下管夹的固定连接有钢管支架,所述钢管支架连接有超低摩擦副组件,所述上管夹和下管夹的内壁由外向内依次设有硬质隔热层浇注料和软质隔热层纳米垫,所述上管夹和所述下管夹焊接有互为镜像设置的防开裂包边角.本实用新型钢管支架连接有超低摩擦副组件,能够大幅度降低管托滑动时的摩擦系数;设有防开裂包边角,防止管托与管道连接处因惯性力而引起碰撞和挤压损坏,设有硬质隔热保温材料,强度大,抗压抗碰撞,低导热系数.
